首英科技(jì )C-4018+/C-7018模塊在玻璃鋼化爐溫度采集系統中的應用

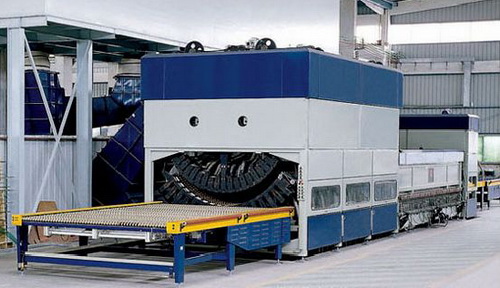

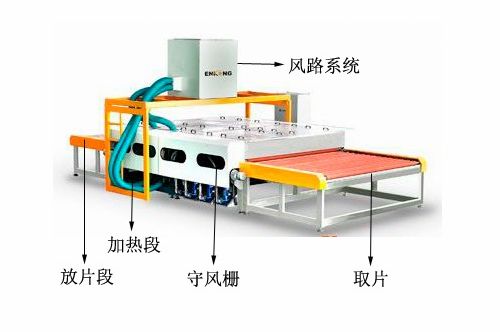

鋼化爐即鋼化玻璃器，（glass tempering furnace）是用物理或化學的方法生産鋼化玻璃的設備。鋼化玻璃是通過對平闆玻璃進行加熱、而後再急冷的技(jì )術處理，使冷确後的玻璃表面形成壓應力，玻璃內部形成張應力，從而達到提高玻璃強度，使普通退火玻璃成為鋼化玻璃。該方法具有生産效率高、周期短、安全性好、成本低的特點，在鋼化玻璃的生産中被廣泛采用，工藝流程如下：

玻璃鋼化溫度在630℃左右，當玻璃達到此溫度時，爐内空間溫度要達到700℃以上，而玻璃鋼化爐的電加熱絲的溫度要達到900℃以上。玻璃表面溫度是影響鋼化玻璃質量的重要原因，因此對玻璃表面溫度的控制至關重要。并且，在玻璃鋼化過程中，要在玻璃鋼化爐内保存一定時間，以保證鋼化玻璃質量，所以，對玻璃表面的溫度以及爐内空間溫度的時時監測和控制是非常重要的。

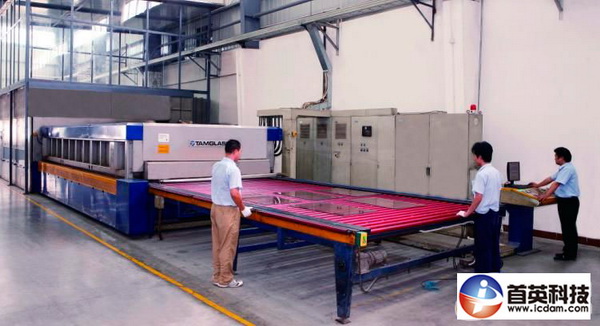

一般每台玻璃鋼化爐需要100-200個甚至更多的溫度采集點，這些溫度采集點分别遍布在加熱爐的上下層，而這些采集點距離控制櫃有一定的距離，因此要快速、準确并低成本地進行溫度的采集，是鋼化爐設備的一個關注焦點。溫度控制系統 ：首英科技(jì )的C-4018+熱電偶專用溫度采集模塊，每個加熱區都設有熱電偶，根據玻璃厚度和品種的不同，在操作終端上設定溫度，溫度控制模塊根據測得的溫度，進行運算并輸出控制信號給固態繼電器，從而控制加熱器的輸出功率，控溫十分精確。固態繼電器性能穩定、工作可靠，非常适合此種應用，客戶成功應用後一緻給予很高的好評。

系統構成:

系統由觸摸屏、工控機、PLC及首英科技(jì )溫度采集模塊C-4018+或C-7018組成。可通過觸摸屏設定、存取、顯示工藝參數及設定和顯示溫度；工控機作為上位機來完成數據顯示及存儲；PLC完成整個工藝流程和溫度控制，首英科技(jì )C-4018+或C-7018代替了原有PLC模拟量采集的部分，大大降低了生産成本，鋼化爐根據大小有60-300個測溫點不等，使用8路數據采集模塊C-4018+或C-7018數量9-42個不等，負責各區溫度數據采集

基于首英科技(jì )C-4018+溫度采集解決方案:采用C-4018+熱電偶輸入模塊，每個模塊具有8個通道，可以同時采集8路溫度信号，10個采樣點/秒的采集速率可以滿足溫控速度。16位分辨率，溫度的分辨精度高，便于做到溫度的精細采集和控制，生産更多不同類型的産品；8個通道可以使溫度的控制回路數增多，便于更細緻的進行溫控；自帶冷端補償，無須另外配置。

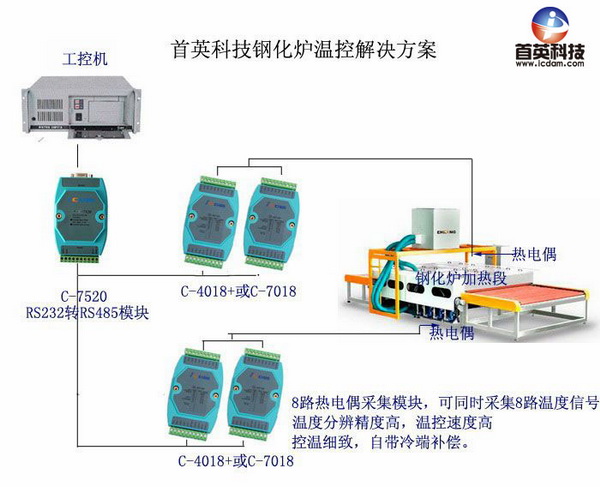

說明：工控機通過C-7520将RS-232串口轉為RS-485串口和C-4018+進行連接。在組态軟件或高級編程語言VB或VC中通過Modbus協議或ASCII協議就可一次性把每個模塊的8個溫度采集一次讀出，其它模塊依次論詢。例如溫度采集點在200路，需要25個模塊，在加熱爐上分成上下兩層，通過兩個串口分别連接兩個RS-485總線和C--4018+連接，依次輪詢。

結論：首英科技(jì )C-4018+溫度采集模塊能夠滿足鋼化爐溫度采集的系統需求，采集速度快，采集點廣泛，能夠快速反應玻璃表面和爐内溫度變化，時時監控溫度變化，以便能夠有效調節爐内和玻璃表面溫度，保證産品質量。并且抗幹擾能力強，在惡劣的工業環境中運行情況穩定，極大地節約了資金，保證和提高産品質量，減少壞品率，提高産量，提高效率，節約成本，增加利潤空間。
